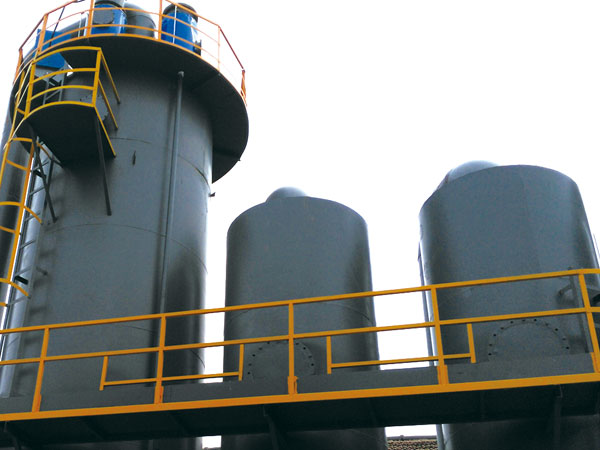

湿式高压静电除尘器
处理方式：
空气净化塔+湿式静电除烟器
废气成分： 苯并芘、咔唑、蒽等。
处理效率： 93%
气体完全达到排放标准。
湿式静电除雾器WESP装置结构
（1）湿式静电除雾器的壳体
一般设计的湿式静电除雾器壳体采用圆形结构，下部设有烟气导流板和气体分布板，同时，下部设有液体收集槽。外壳
体为碳钢衬玻璃鳞片。WESP废气进气口设置在下方侧面，出气口设置在设备顶部，降低了烟气的阻力；而且避免净化后的烟
气被二次污染。
（2）湿式静电除雾器阳极装置
阳极装置包括沉淀极、冲洗水管、支撑梁、阳极筒。阳极管上部，分布有冲洗水管，通过该冲洗系统，可实现阳极管的
冲洗，以保证阳极管不结垢。
（3）湿式静电除雾器阴极装置
阴极装置包括阴极线、上下部吊挂装置、绝缘箱。每个阳极管中心布置有一条阴极线，采用芒刺型、铅锑合金材质，阴
极线固定于上部框架上，框架通过绝缘箱支撑。绝缘箱内吊杆采用石英管支撑，通过向绝缘箱内通入热风使阴极装置时刻与
阳极及塔体保持干燥绝缘状态。 除雾器设置1个电场，电场通过一个绝缘箱采用高压直流恒流电源为场区供电。设备顶部设
置3个绝缘箱。每一根阴极在阳极管下部设有张紧重锤。
