脱硫塔
脱硫塔进口处设短管喷淋，确保短管喷淋起到增湿、进一步降温、预脱硫除尘等作用。本塔为碳钢麻石脱硫塔，塔内麻石片防腐。烟气自下而上进入脱硫塔，通过与脱硫剂接触反应实现二氧化硫的脱除。塔内设置高效除雾装置。为了达到最佳脱水效果，本次设计内壁全部由麻石内胆构成，有效解决腐蚀问题，保证脱硫及脱水效率。
循环系统的构筑物包括循环池、沉淀池等，循环池设搅拌装置。脱硫液由循环泵打入塔内循环使用。
灰渣处理系统包括：沉淀池、堆渣场等。
自动监测与控制采用计算机自动监控系统（PLC系统手动、自动及遥控操作），多键启动人工控制系统 。
控制方案及参数：
①pH值控制及与石灰加入量联锁。循环池pH值偏低则增加石灰浆液。
②烟气净化系统烟气SO2在线检测，并根据SO2在线检测结果调节循环液量。出口二氧化硫浓度偏高时，增加循环液流量。脱硫率要求高时调高进塔循环液pH值。
③循环池液位人为控制，液位低则补充水。
④循环泵故障时，（增加备用循环泵）脱硫塔进出口烟道风门关闭，备用泵切换。
⑤搅拌器控制。
此外，烟气净化系统各操作面、人孔等处酌情设照明及低压检修插座。土建、烟道及脱硫塔保温、风门、平台爬梯、检修装置等。
钠钙双碱法GXL脱硫技术原理

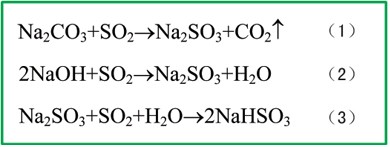

该法使用Na2CO3或NaOH液吸收烟气中的SO2，生成HSO3-、SO2-反应方程式如下：
一、脱硫过程
其中：式(1)为启动阶段Na2CO3溶液吸收SO2的反应；
式(2)为再生液pH值较高时(高于9时)，溶液吸收SO2的主反应；
式(3)为溶液pH值较低（5~9）时的主反应。
其中：式(1)为启动阶段Na2CO3溶液吸收SO2的反应；
式(2)为再生液pH值较高时(高于9时)，溶液吸收SO2的主反应；
式(3)为溶液pH值较低（5~9）时的主反应。

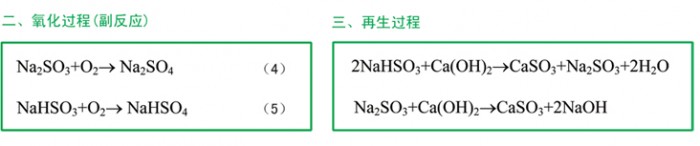

式（6）为第一步再生反应，式（7）为再生至pH＞9以后继续发生的主反应。
在石灰浆（石灰达到过饱和状况）中，NaHSO3很快跟石灰反应从而释放出[Na+]，随后生成的[SO2-]又继续跟石灰反应生成CaSO3而以半水合物形式沉淀下来，从而使[Na+]得到再生，吸收液恢复脱硫能力而循环使用。
总之，钠钙双碱法采用钠碱启动、钠碱吸收SO2、石灰再生的方法。与石灰石法等其它工艺相比，该法有以下优点：
（1） 吸收速度快，液气比L/G低，运行费用低；
（2） 塔内钠基清洁吸收，吸收产物溶解度大，无堵塞和结垢现象；
（3） 钠碱循环使用，提高了脱硫剂的利用率；
（4） 脱硫液闭路循环，避免了二次污染。
